터널 철근 고정용 방수시트 앵커 시공 순서도 및 진공테스트

○ 개요

대단면 터널 방수공사에서 방수시트를 사용함에 있어서 설계상 철근배근을 위해서는 철근 매다길가 필수 요건임으로 철근 하중의 지지력과 방수 시트의 처짐 및 누수등의 하자 요인이 되어 방수 시트 철근 고정용 앵커공법을 적용함을 원칙으로 한다



○ 목적

1) 구조물의 고품질 향상

2) 터널 및 마감벽 부위의 철근 처짐 방지로 안정성 확보

3) 철근 배근 고정용 앵커볼트 설치에서 공기단축으로 공사비 절감

4) 지하수 유입 방지로 완전 방수

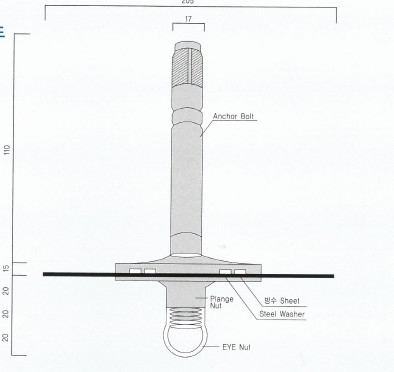

○ 방수시트 앵커 상세도

○ 특징

방수시트를 맞물린 와샤가 철재로 되어 있으며 홈레인 처리가 되어있어 하자 발생요인이 없으므로 방수성 이 우수하다.



○ 방수시트 앵커 시공 순서도



1. 주입구 천공

전동드릴을 사용하여 앵커 볼트에 맞게 천공(Ø14X125m/m)한다

2. 주입구 청소

천공된 구멍에 Wire Brush or Air기로 깨끗이 청소한다.

3. 케미칼앙카 삽입

청소가 된 구멍에 케미칼앙카를 삽입한다.



4. 방수시트 앵커 볼트 삽입

전동드릴을 사용하여 앵커 볼트를 삽인한 후 케미칼앙카를 양생시킨다.



5. 방수시트 융착

앵커의 방수시트를 수동 열풍기를 사용하여 열 융착시킨다.(약500℃~600℃)

6. 너트 조립

손으로 너트를 볼트에 조립 후 시공 완료 상태를 점검한다.



○ 시공 개념도



○ 방수시트 앵커 진동테스트 시험 방법

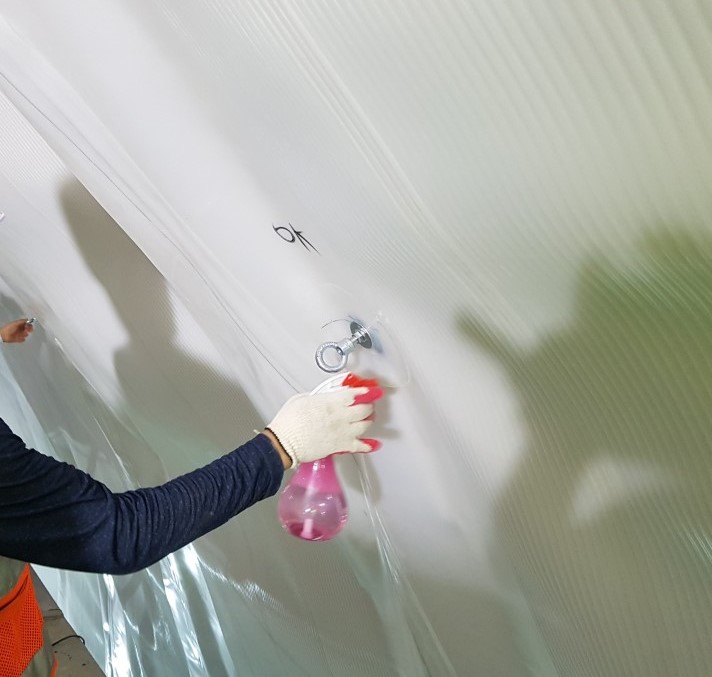

1. 시험할 부위에 세재+물 희석해서 주변에 뿌려준다



2. 숏크리트 단면에 시공한 방수시트 앵커위 테스터관(Vaccum 테스터기)을 덮어 밀착을  시킨다



3. 압력 기밀시험을 실시한다.

※ 진공검사 기준 : 0.2 kgf/㎠ ( 0.02MPa ) 진공압력에서 거품이 발생하지 않아야 함.



4. 진공압력과정에서 거품이 발생되지 않은지 확인 체크.



5. 테스트 후 기밀 유지가 되면 철근을 고정시킨다.



※ 첨부파일 : 진공시험기에 의한 접합상태 확인 시험
